ASi kabel: den enkleste tilslutningsteknologi, effektiv strømfordeling

Hvad gør ASi kabelt så særligt?

Kabler er oftest runde. Det har altid været tilfældet og med god grund. Runde kabler er meget lette at lægge, og kanalerne kan tætnes uden besvær. Så hvorfor er kabel til verdens vel nok enkleste feltbussystem fladt og desuden med en mekanisk kodet profil? Fordi det almindelige, gule ASi kabel er nøglen til enkeltheden i AS-interfacet. Det uafskærmede kabel med to ledere ikke alene overfører data og strøm; det giver også mulighed for en let og omkostningseffektiv installation af ASi eller ASi-5 i felten.

Takket være perforeringsteknologien kan feltenheder nemt installeres på det mekanisk kodede (og dermed beskyttet mod omvendt polaritet) ASi-kabel – med perfekt kontakt og stadig i overensstemmelse med beskyttelsesklasse IP67. En ekstra 24 V strømforsyning er mulig uden problemer. AS-Interface er derfor ideelt til strømkrævende applikationer såsom IO-Link-enheder eller motorer til transportbånd. Og da strømeffektivitet og højere elektrisk strøm bliver stadig vigtigere, tilbyder vi også moduler til brug med 48 V-motorer.

Fig.: Fire guldbelagte nåle perforerer altid lodret ind i profilkablet for at sikre perfekt kontakt.

Ekstremt enkel installation, perfekt kontakt

Takket være ASi-perforeringsteknologi er det meget let at forbinde, udskifte, flytte eller tilføje moduler (f.eks. ASi-5-moduler eller IO-Link-masters med 1, 2, 4 eller 8 porte). Fordele ved brug af ASi-profilkabelet omfatter følgende:

• Meget enkel forbindelsesteknologi: Moduler perforerer isoleringen af profilkablet. Mindst fire guldbelagte nåle perforerer lodret og pålideligt gennem gummibeviklingen ind i kabel, hvor to kabeltråde kommer i kontakt.
• Maksimalt sikker kontakt: To nåle pr. tråd perforerer profilkabel redundant. Der er også garanti for lav kontaktmodstand.
• Meget mindre besvær i forbindelse med installation: Der er intet behov for at overskære, skrælle eller terminere kabel, som det er tilfældet med runde kabler. Profilkablet tages simpelthen fra kabelrullen i den ønskede længde.
• Zero Euro-tilslutningsomkostninger: Der kræves hverken formonterede kabler eller T-stykker til at forbinde moduler. Det giver uovertruffen eftermontering eller konvertering af systemer med hensyn til omkostninger.

Med ASi behøves ingen stik til 24 V-strømforsyningen og bus-tilslutningerne.

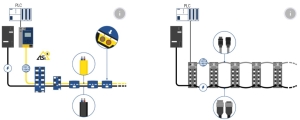

En effektiv strømfordeling er en stor udfordring i mange applikationer – det gælder også for IO-Link-løsninger og -motorer i transportbånd. Det er her, det sorte profilkabel egner sig bedst, da det overfører op til 20 A. I forhold til løsninger med runde kabler byder profilkablet på mange fordele: et sorte profilkabel giver 16 A eller 20 A afhængigt af kablets tværsnit. Til sammenligning er runde kabler med almindelige M12 eller 7/8”-stik normalt kun designet til langt lavere effekt (se tabellen til højre). I løsninger med runde kabler bestemmer det pågældende stik indirekte ”grænsen” for enkelte moduler og for den samlede strøm for alle moduler, der er forbundet i serier. Det skyldes, at strømmen i den slags konfigurationer, til forskel fra ASi, ofte skal loopes gennem modulerne, hvilket resulterer i strømtab.

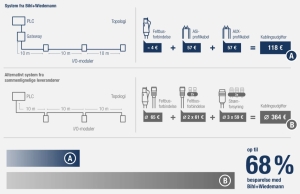

Sammenligning af kablingsudgifter – ASi-kablet slår andre feltbussystemer

Takket være profilkabler og perforeringsteknologi kunne ASi ikke være mere simpelt, da du ikke skal bruge forskellige formonterede tilslutningskabler, så du sparer en masse dyr monteringstid. Du behøver ikke kende længden af de anvendte kabler på forhånd, da ASi giver dig fleksibiliteten til at vælge lokalt, hvor du ønsker at installere modulerne på profilkablet. Dette reducerer i markant mindre planlægningsarbejde og yderligere omkostningsfordele.

Kablingsudgifterne ved ASi er betydeligt lavere end med andre feltbussystemer. Som vist i nedenstående beregning kan du spare op til 68 procent med vores produkt. Sidst men ikke mindst vil dine samlede udgifter i mange tilfælde også falde med ASi-løsninger fra Bihl+Wiedemann.
